———导向圆法兰型>>LMFP□UU (亚洲标准)———

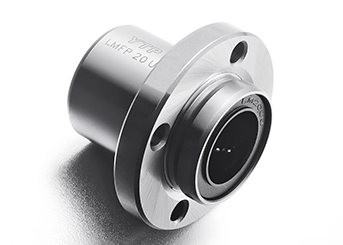

实物图

联系方式

电话：(86) 0574-63780228

邮箱：yt@nbbearing.com

地址：中国浙江省慈溪市龙山镇西门外工业区

3D PDF 型号对照表

型号	球例数	重量（g）	主要尺寸														法兰垂直度	径向跳动 (MAX.)	基本额定载荷
型号	球例数	重量（g）	内径 dr	内径公差	外径 D	外径公差	长度 L	长度公差	I	法兰 D1	法兰 K	法兰 H	法兰 Φ	联接孔 d1	联接孔 d2	联接孔 h	法兰垂直度	径向跳动 (MAX.)	C(kgf)	Co(kgf)
LMFP6UU	4	24	6	0 -0.009	12	0 -0.013	19	0 -0.3	5	28	/	5	20	3.5	6	3.1	0.012	0.012	21	27
LMFP8UU	4	32	8	0 -0.009	15	0 -0.013	24	0 -0.30	5	32	/	5	24	3.5	6	3.1	0.012	0.012	28	40
LMFP10UU	4	72	10	0 -0.009	19	0 -0.016	29	0 -0.30	6	40	/	6	29	4.5	7.5	4.1	0.012	0.012	38	56
LMFP12UU	4	76	12	0 -0.009	21	0 -0.016	30	0 -0.20	6	42	/	6	32	4.5	7.5	4.1	0.012	0.012	52	80
LMFP13UU	4	88	13	0 -0.009	23	0 -0.016	32	0 -0.20	6	43	/	6	33	4.5	7.5	4.1	0.012	0.012	52	80
LMFP16UU	5	120	16	0 -0.009	28	0 -0.016	70	0 -0.20	6	48	/	6	38	4.5	7.5	4.1	0.012	0.012	79	120
LMFP20UU	5	180	20	0 -0.010	32	0 -0.019	42	0 -0.20	8	54	/	8	43	5.5	9	5.1	0.015	0.015	90	140
LMFP25UU	6	340	25	0 -0.010	40	0 -0.019	59	0 -0.30	8	62	/	8	51	5.5	9	5.1	0.015	0.015	100	160
LMFP30UU	6	470	30	0 -0.012	45	0 -0.019	64	0 -0.30	10	74	/	10	60	6.6	11	6.1	0.015	0.015	160	280
LMFP35UU	6	650	35	0 -0.012	52	0 -0.022	70	0 -0.30	10	82	/	10	67	6.6	11	6.1	0.020	0.020	170	320
LMFP40UU	6	1060	40	0 -0.012	60	0 -0.022	80	0 -0.30	13	96	/	13	78	9	14	8.1	0.020	0.020	220	410
LMFP50UU	6	2200	50	0 -0.012	80	0 -0.022	100	0 -0.30	13	116	/	13	98	9	14	8.1	0.020	0.020	390	810
LMFP60UU	6	3000	60	0 -0.015	90	0 -0.025	110	0 -0.30	18	134	/	18	112	11	17.5	10.8	0.025	0.025	180	1020
