直线轴承分类及与直线导轨区别
2023-11-14

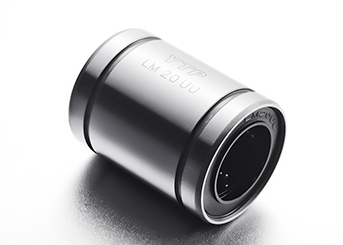

直线轴承分类直柱型直线轴承：
普通型：这是最常见的直线轴承类型，通常用于支撑和引导直线运动。
加长型：这种类型的直线轴承比普通型更长，适用于需要更大行程的应用。

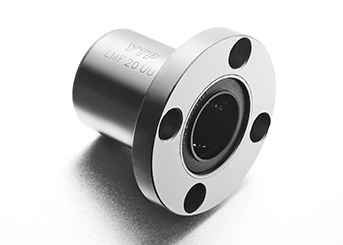

带法兰型直线轴承：
单衬型：这种类型的直线轴承一面带法兰，适用于需要承受轴向力和径向力的应用。
双衬型：这种类型的直线轴承两面带法兰，适用于需要承受更大轴向力和径向力的应用。
箱式直线轴承：
这种类型的直线轴承具有高精度和高速性能，通常用于高精度和高速度的机床和机械中。
带夹紧把手直线轴承：
这种类型的直线轴承配有夹紧把手，适用于需要快速安装和拆卸的应用；
直线轴承与直线导轨区别
精度：直线导轨通常具有更高的精度，包括行走平面精度、平行度、直线度等。这些精度通常需要控制在微米级别，以确保机械设备的运动精度和稳定性。相比之下，直线轴承的精度相对较低，主要控制轴的跳动和倾斜角度，其精度通常为几微米到几十微米。
受力方向：直线导轨主要承受侧翻力，即沿着其长度方向上的力。这种受力方向使得直线导轨适用于需要承受侧向力的应用，如机床、机器人等。相比之下，直线轴承主要承受正压力，即垂直于其长度方向上的力。这种受力方向使得直线轴承适用于需要承受轴向力的应用，如支撑和引导直线运动。
最大行程：直线轴承的长度与直径成正比，因此其最大行程相对较短。在需要长距离直线运动的应用中，直线导轨更为适合。直线导轨可以通过拼接多个轨道来满足长距离运动的需求。
价格：在相同长度的情况下，直线轴承系统的价格相对比较优惠。这是因为直线轴承的结构相对简单，制造成本较低。相比之下，直线导轨的结构较为复杂，需要更高的制造成本，因此价格相对较高
